硬度測(cè)試方法眾多，常見的有布氏、洛氏、維氏、努氏、巴氏及韋氏硬度計(jì)等，它們均屬于靜態(tài)測(cè)量方法。其中，韋氏硬度計(jì)專門用于測(cè)試鋁及鋁合金、銅等軟金屬，尤其適用于具有平行表面的工業(yè)鋁型材。

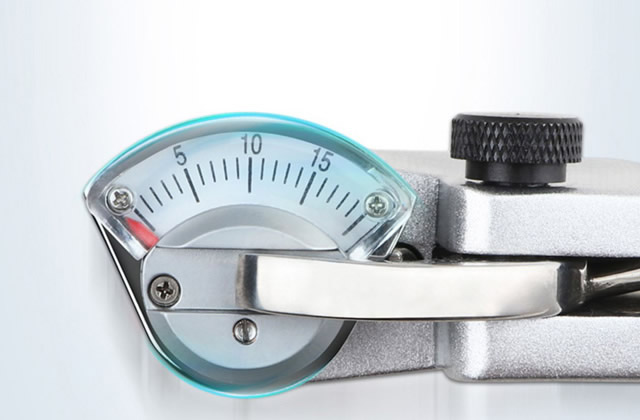

韋氏硬度計(jì)的核心優(yōu)勢(shì)

掌握正確的操作方法是獲得準(zhǔn)確數(shù)據(jù)的前提。以下是詳細(xì)的操作流程與注意事項(xiàng)：

1. 準(zhǔn)備工作

• 清潔試樣：確保被測(cè)鋁型材表面無油污、氧化皮或灰塵，以免影響壓針接觸。

• 檢查儀器狀態(tài)：觀察壓針是否完好、彈簧機(jī)構(gòu)是否靈活，必要時(shí)先進(jìn)行校正（見下文）。

• 選擇測(cè)量位置：優(yōu)先在型材的平整區(qū)域測(cè)試，避免靠近邊緣或截面突變處，以防變形影響讀數(shù)。

2. 操作步驟

1. 握持硬度計(jì)：單手握住儀器，將兩個(gè)支撐腳緊貼型材的平行面，保證壓針垂直于被測(cè)表面。

2. 勻速施壓：平穩(wěn)地將手柄壓到底，使壓針完全壓入鋁型材。整個(gè)過程應(yīng)保持力度均勻，避免沖擊或晃動(dòng)。

3. 讀取數(shù)值：穩(wěn)定后觀察表盤指針，此時(shí)指示的刻度即為硬度值。通常需要重復(fù)測(cè)量3～5次，取算術(shù)平均值作為最終結(jié)果。

4. 記錄與分析：對(duì)照產(chǎn)品標(biāo)準(zhǔn)或工藝要求，判斷硬度是否合格。

5.


3. 關(guān)鍵要點(diǎn)

為確保測(cè)量結(jié)果的準(zhǔn)確性，每次正式檢測(cè)前都應(yīng)進(jìn)行校正。校正主要包括滿刻度校正和負(fù)荷彈簧校正，具體操作如下：

1. 滿刻度校正

此步驟用于檢查儀器空載時(shí)指針是否歸零或指向正確位置。

• 不放置任何試樣，直接將手柄握到底。

• 觀察指針：若未指向刻度20，使用小螺絲刀調(diào)整表盤背面的滿刻度調(diào)節(jié)螺釘。

• 指針偏小（如19）→ 順時(shí)針旋轉(zhuǎn)調(diào)節(jié)螺釘；

• 指針偏大（如21）→ 逆時(shí)針旋轉(zhuǎn)調(diào)節(jié)螺釘。

• 反復(fù)調(diào)整直至指針準(zhǔn)確指向20。

2. 負(fù)荷彈簧校正（使用標(biāo)準(zhǔn)硬度塊）

滿刻度校正完成后，需用已知硬度的標(biāo)準(zhǔn)硬度塊驗(yàn)證儀器示值。

1. 選取一塊與待測(cè)鋁型材硬度范圍相近的標(biāo)準(zhǔn)硬度塊，清潔其表面。

2. 用硬度計(jì)測(cè)量硬度塊，重復(fù)3次取平均值，與標(biāo)稱值對(duì)比。

3. 若讀數(shù)超出允許誤差（通?！?～2個(gè)刻度），則需調(diào)節(jié)負(fù)荷彈簧：

• 讀數(shù)偏小 → 逆時(shí)針旋轉(zhuǎn)螺母（增大彈簧力）；

• 讀數(shù)偏大 → 順時(shí)針旋轉(zhuǎn)螺母（減小彈簧力）。

• 旋下支撐螺釘，將下手柄從框架中取出；

• 從壓針筒上小心取下表頭，注意保留壓針筒在框架內(nèi)；

• 使用專用扳手伸入壓針筒，旋動(dòng)內(nèi)部的帶槽調(diào)節(jié)螺母：

4. 調(diào)節(jié)螺母每轉(zhuǎn)動(dòng)1/4圈，讀數(shù)約變化2～3個(gè)刻度，建議微調(diào)后重新組裝并測(cè)試硬度塊，直至示值合格。

3. 復(fù)核與注意事項(xiàng)

• 重新安裝所有部件后，再次進(jìn)行滿刻度校正和硬度塊測(cè)試，確保兩項(xiàng)均符合要求。

• 校正過程中，不得隨意轉(zhuǎn)動(dòng)調(diào)節(jié)螺釘，更不能用調(diào)節(jié)螺釘來修正標(biāo)準(zhǔn)硬度塊的讀數(shù)——這是常見的誤區(qū)。

• 建議每次使用前都進(jìn)行快速校正，若頻繁使用，每周至少用標(biāo)準(zhǔn)塊核查一次。
